西門子冗余系統

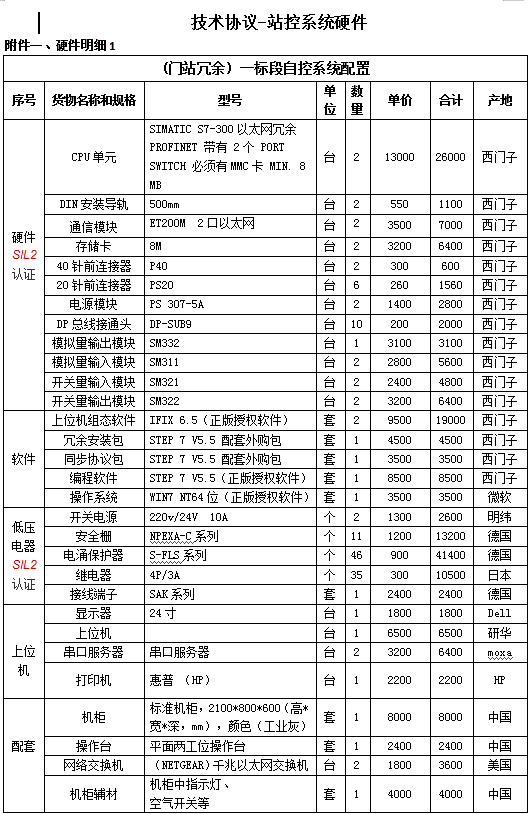

技術協議-軟件
增強功能
1）概述
在天然氣管道調控過程中，管線輸送壓力、流量和分輸?shù)膲毫Α⒘髁康目刂剖翘烊粴夤艿雷詣?dòng)化控制中重要的環節，它保證了管道運行的高效、平穩和安全。
分輸站壓力控制系統具備壓力/流量控制選擇功能，并具有限流/限壓保護能力。壓力控制系統一般包括壓力檢測、壓力調節、安全截?cái)喙δ堋Ｕ{(diào)壓系統配置方式主要有三種：
安全截?cái)嚅y+安全截?cái)嚅y+工作調節閥；
安全截?cái)嚅y+監控調節閥+工作調節閥；
安全截?cái)嚅y+工作調節閥+安全泄放閥。
2）現狀
目前天然氣管道分輸站控制PLC中運行分輸啟動控制邏輯、分輸關閉控制邏輯，分輸啟動控制邏輯過程如下：
① 條件判定：檢查分輸ESD、分輸關閉反饋、出站閥門、放空ESD的狀態，判定邏輯條件是否滿足；
② 打開去用戶出站閥；
③ 檢測到用戶出站閥全開到位后，根據用氣量自動打開一路或多路安全截?cái)嚅y上游的電動調節閥；
④ PID控制邏輯自動觸發，根據設定壓力/流量打開調節閥。
在SCADA系統上位機，配置有用戶分輸啟動命令和關閉命令執行界面。調控人員日常的用戶供氣調度操作如下：
① 接到某個天然氣用戶請求供氣的電話通知，調度員在相應的用戶分輸控制界面點擊分輸啟動操作按鈕，開始相應用戶的天然氣供應；
② 以用戶日指定數據為監測目標，監測相應用戶當日的供氣量；
③ 當供氣量達到日指定量后，根據用戶特點、供氣要求及制定的供氣策略，采取如下的相應措施：點擊分輸停止操作按鈕，停止用戶供氣；改變用戶壓力設定值，按照最低保護壓力供氣；改變用戶流量設定值，按照最小流量供氣。
④ 每日的用戶過程都按照以上步驟周期進行。
⑤ 調度人員每日9:30完成PPS日指定下載，且根據需要進行遠控分輸站用戶分輸回路調壓系統參數設置，包括工作壓力、最大流量、最低保護壓力等調壓撬PID控制設定值。
由于分輸日指定設定值由調控中心調度人員逐個手動輸入，按照每日錄入約五百個用戶日指定數據計算，全年共需手工錄入操作逾18萬次。工作效率低且容易出錯。因此采用自動分輸功能，將日指定數據批量自動導入，通過PLC中設置的多種分輸模式選擇來實現自動分輸控制，有效減輕調度人員的工作強度并提高數據準確性。
2）實施方案
分輸站場應具備自動分輸功能，站控制系統接收北京調控中心日指定量設定值，并根據日指定分輸邏輯控制分輸量。調控中心通過下發日指定設定值對分輸調節閥進行遠程分輸控制。
站控系統根據中心下發日指定設定值、站場流量/壓力測量值和分輸控制邏輯進行PID調節。在站控制系統內集成四種分輸控制邏輯，即日指定到量自動關閥控制、分輸權重系數控制、剩余平均流量控制、恒壓控制，按照用戶實際用氣情況在站控系統中選擇對應控制方式。
技術文件（函1）
一、監控?cái)?shù)據聯鎖技述描述
1、 PT11001進站壓力檢測、報警、聯鎖（高報9.9MPa，低報4.0MP a）
2、 TT11001進站溫度檢測、報警、聯鎖（高報20℃）
3、 PT36101開發區調壓后壓力檢測、報警、聯鎖（高報6.0MPa，低報5.0MP a）
4、 PT36201開發區調壓后壓力檢測、報警、聯鎖（高報6.0MPa，低報5.0MP a）
5、 TT36101開發區換熱器溫度檢測、報警、聯鎖（高報5.0℃，低報0.0℃）
6、 TT36201開發區換熱器溫度檢測、報警、聯鎖（高報5.0℃，低報0.0℃）
7、 TT36102開發區調壓后溫度檢測、報警、聯鎖（高高報20.0℃ 高報15.0℃，低低報5.0℃ 低報0.0℃） 通過PID調節后控制電動調節閥TGV36202
8、 TT36202開發區調壓后溫度檢測、報警、聯鎖（高高報20.0℃ 高報15.0℃，低低報5.0℃ 低報0.0℃） 通過PID調節后控制電動調節閥TGV36202
9、 PT21001工業園配氣站壓力檢測、報警、聯鎖（高報3.0MPa，低報2.0MP a）
11. PT22001工業園配氣站壓力檢測、報警、聯鎖（高報3.0MPa，低報2.0MP a）
12、TT21001開發區調壓后溫度檢測、報警、聯鎖（高高報20.0℃ 高報15.0℃，低低報5.0℃ 低報0.0℃） 通過PID調節后控制電動調節閥TGV21013
13. TT 21002開發區調壓后溫度檢測、報警、聯鎖（高高報20.0℃ 高報15.0℃，低低報5.0℃ 低報0.0℃） 通過PID調節后控制電動調節閥TGV22013
一、 ESD聯鎖技述描述
1、 ESDV11001 受控門站ESD按鈕
2、 ESDV11002 受控門站ESD按鈕
3、 ESDV35001 受控門站ESD按鈕（二期受控母站ESD）
4、 ESDV36101 受控門站ESD按鈕
5、 ESDV36302 受控門站ESD按鈕
6、 ESDV36301 受控門站ESD按鈕
7、 ESDV11001 受控門站ESD按鈕
8、 ESDV11002 受控門站ESD按鈕
9、 ESDV41001 受控門站ESD按鈕
10、ESDV41002 受控門站ESD按鈕
